规格：10~27
压力：至350 bar
流量：至600 L/min
? 先导阀 NG 6 ，，， ，，配有控制阀芯和阀套 ，，， ，，伺服性能可靠 ，，， ，，结构结实 ，，， ，，单侧操作 ，，， ，，4/4 断电时处于 Fail-safe 功效位置
? 带有金属罩的位移传感器 (Lvdt DC/DC)
? 主级具有位置反响功效 ，，， ，，伺服性能可靠

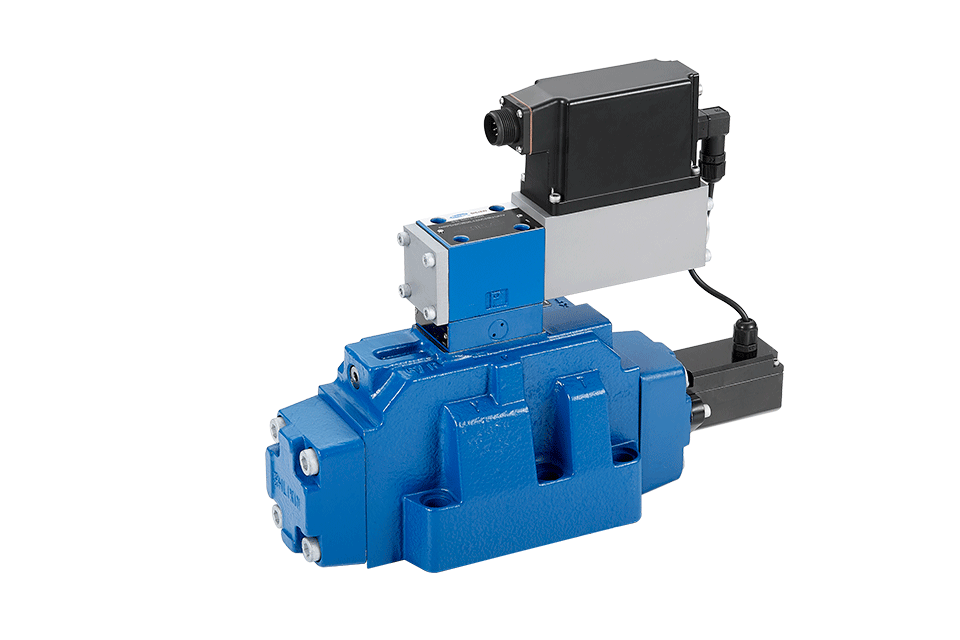

? 先导式 4/3-伺服换向阀 NG10 ～ NG 27
| 通例参数 | |||||||
| 结构型式 | 先导式滑阀 | ||||||
| 控制 | 伺服换向阀通径6 带用于先导阀与主级的位置调理器 ，，， ，，集成电子放大器 | ||||||
| 装置方法 | 阀板装置 通径10...27接口的位置切合 ISO 4401-... | ||||||
| 装置位置 | 恣意可选择 | ||||||
| 情形温度规模 | ℃ | –20...+50 | |||||
| 重量 | kg | 通径10 8.35 | 通径16 10 | 通径25 18 | 通径27 18 | ||
| 抗振强度 ，，， ，，试验条件 | 最大25g三维随机振动试验(24 h) | ||||||
| 液压参数（在 HLP46；；；? 油 =40℃ ±5℃时测得） | |||||||
| 液压油 | 切合DIN 51524...535标准的液压油 ，，， ，，可凭证需要使用其他介质 | ||||||
| 粘度规模 | 推荐值 | mm2/s | 20...100 | ||||
| 最大允许值 | mm2/s | 10...800 | |||||
| 液压油的最大允许污染水平清洁度凭证 ISO 4406 (c) | 品级18/16/13 1) | ||||||
| 流动偏向 | 凭证符号 | ||||||
| 额定流量 ，，， ，，当 Δp = 5 bar 控制边 2) | L/min | 通径10 | 通径16 | 通径25 | 通径27 | ||
| 见型号说明 | |||||||
| 最大压力 | 油口 P A B 外部控制油 | bar | 350 | 350 | 350 | 280 | |
| 油口 P A B外部控制油 | bar | 280 | |||||
| 油口T X Y | bar | 250 | |||||
| 先导级最小控制油压力 | bar | 10 | |||||
| Qmax | L/min | 170 | 450 | 900 | 1000 | ||
| QN 先导阀 Δp = 35 bar | L/min | 4 | 12 | 24 | 24 | ||
| 压力为100 bar 时的先导阀走漏量 | L/min | <180 | <350 | <500 | <500 | ||
| 压力为100 bar 时的主阀走漏量 | L/min | <0.25 | <0.4 | <0.6 | <0.6 | ||
| 静态/动态 | |||||||
| 滞环 | % | <0.1 险些测不出 | |||||
| 加工公差 Qmax | % | ≦ 10 | |||||
| 信号转变响应时间 信号转变 (X = 100 bar) | 0...100 % | 25 | 26 | 32 | 32 | ||
| 0...10 % | 14 | 15 | 18 | 18 | |||
| 信号转变响应时间 ( X = 10 bar) | 0...100 % | 85 | 80 | 120 | 120 | ||
| 0...10 % | 50 | 30 | 50 | 50 | |||
| 关闭特征 | 断电之后：先导阀处在“Fail-safe”位置主级在对中弹簧作用下 进入“中心位置”1...6 % P-B/A-T | ||||||
| 温漂 | 零点偏移<1 % 当 ΔT = 40℃ | ||||||
| 零点校正 | 可在阀放大器上调理 ±5 % | ||||||
